Η εξαιρετική του ανθεκτικότητα και η πιστοποίηση ATEX το καθιστούν κατάλληλο για εφαρμογές σε απαιτητικά και επικίνδυνα περιβάλλοντα όπου η ασφάλεια είναι κρίσιμη

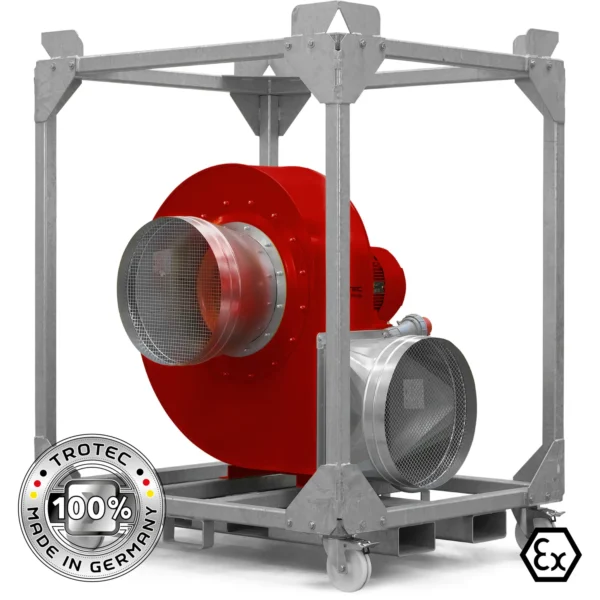

Ακτινικός ανεμιστήρας υψηλής πίεσης TFV 600 EX
Περιγραφή προϊόντος
Ισχυρός και ευέλικτος φυγοκεντρικός ανεμιστήρας υψηλής πίεσης για μεταφορά αέρα σε μεγάλες αποστάσεις σε περιοχές με κίνδυνο έκρηξης
Ο σωστός εξαερισμός δεν συμβάλλει μόνο σε ένα άνετο περιβάλλον εργασίας, αλλά αποτελεί κρίσιμο παράγοντα για την επαγγελματική ασφάλεια και την τήρηση κανονιστικών απαιτήσεων.
Ο επαρκής αερισμός απομακρύνει επιβλαβείς ρύπους όπως ατμούς χρωμάτων και βερνικιών, καπνούς συγκόλλησης, σωματίδια σκόνης, μονοξείδιο του άνθρακα, οξείδια του αζώτου, CO₂ και υδρατμούς.
Ο TFV 600 Ex έχει σχεδιαστεί ειδικά για τη μεταφορά μεγάλων ποσοτήτων αέρα υπό υψηλή πίεση σε περιοχές με προστασία από εκρήξεις. Χάρη στη στιβαρή κατασκευή του, παραμένει αποδοτικός ακόμη και σε πολύπλοκες διαδρομές μεταφοράς, μέσω συστήματος σωλήνων με μεγάλες αποστάσεις και στροφές.
Αποτελεί την ιδανική λύση για εξαερισμό σε εκρηκτικές ζώνες κατηγορίας 2, όπως για παράδειγμα κατά τον καθαρισμό δεξαμενών, σε διυλιστήρια, φρέατα, σιλό ή λιμενικές εγκαταστάσεις.

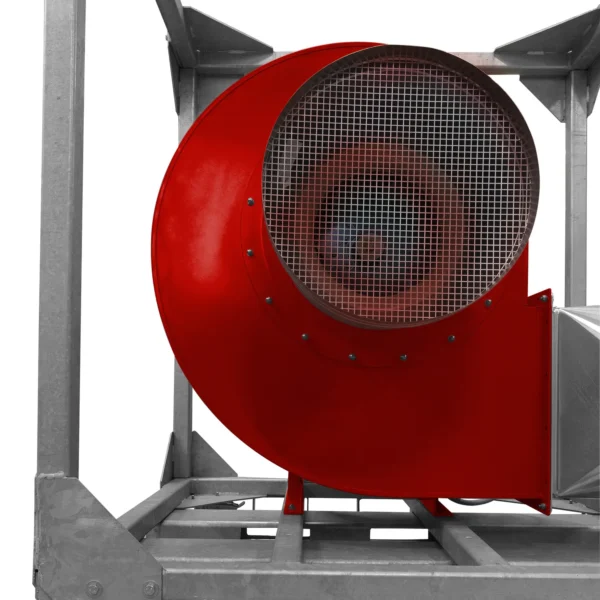

Σε αντίθεση με τους αξονικούς ανεμιστήρες, ο TFV 600 Ex βασίζεται στην αρχή της φυγόκεντρης μεταφοράς αέρα – προωθεί τον αέρα κάθετα στον άξονα της πτερωτής και στη συνέχεια προς τα έξω με ελικοειδή μορφή, εξασφαλίζοντας σταθερή ροή ακόμα και σε δίκτυα αγωγών μήκους έως 50 μέτρων.
Ο TFV 600 Ex πληροί την ευρωπαϊκή οδηγία ATEX 2014/34/ΕΕ και διαθέτει στιβαρό χαλύβδινο περίβλημα με ηλεκτροστατική βαφή δύο συστατικών, ανθεκτική στις φθορές. Είναι κατάλληλος για χρήση ακόμη και σε επιθετικά ή διαβρωτικά περιβάλλοντα. Διατίθεται επίσης, προαιρετικά, σε όλους τους τύπους χάλυβα ανάλογα με τις απαιτήσεις του χώρου εγκατάστασης.

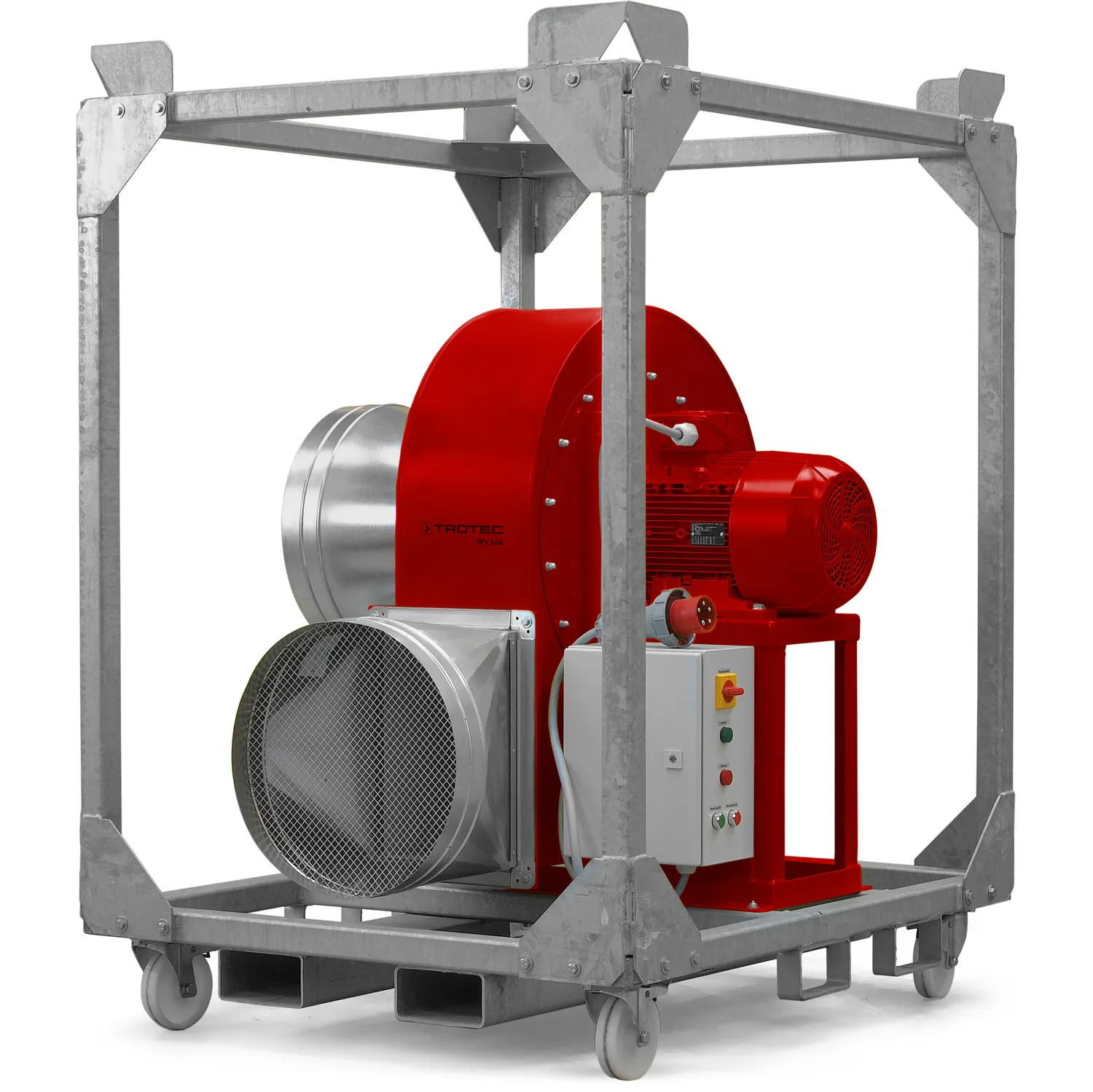

Πέραν της στάνταρ έκδοσης, προσφέρεται και με ενισχυμένο πλαίσιο μεταφοράς από γαλβανισμένο χάλυβα, εξοπλισμένο με ανθεκτικούς τροχούς, υποδοχές για περονοφόρο ανυψωτικό και σημεία ανύψωσης με γερανό. Το πλαίσιο προσφέρει μέγιστη ευελιξία σε κινητές εφαρμογές και δυνατότητα διπλής στοίβαξης για εξοικονόμηση χώρου.

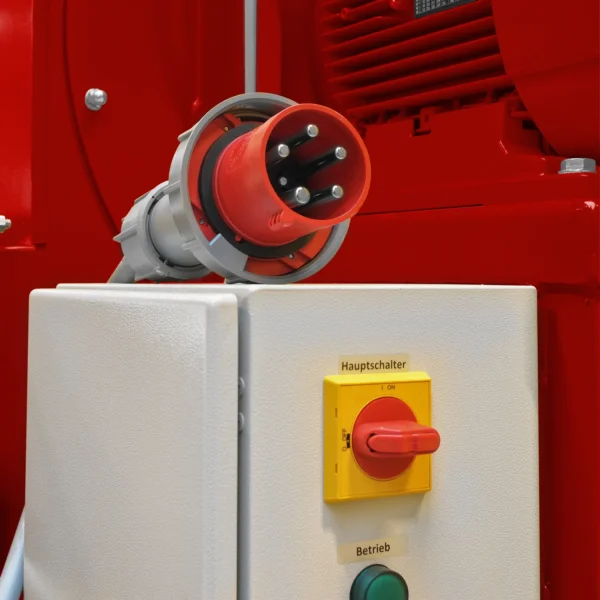

Όλα τα ηλεκτρικά εξαρτήματα (διακόπτες, καλώδια, βύσματα) είναι πιστοποιημένα για ασφαλή χρήση σε εκρηκτικές ζώνες. Υπάρχει η δυνατότητα παροχής κατάλληλων συνδέσμων για ζώνες EX 1, 2, 21 και 22.

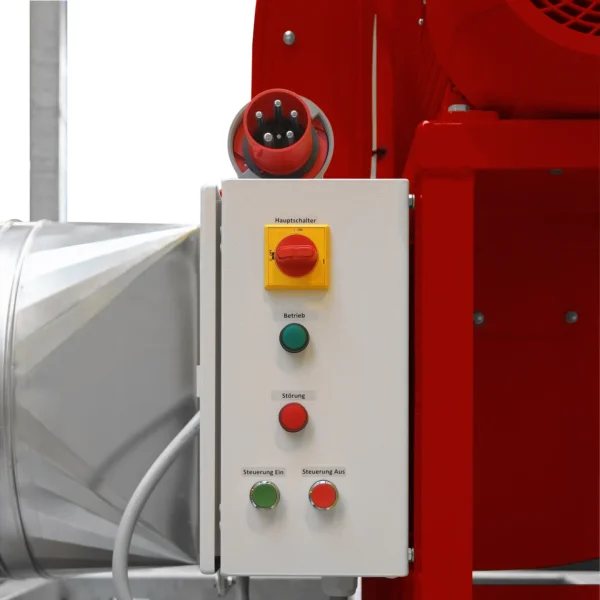

Τέλος, διατίθεται προαιρετικά ρελέ εκκίνησης αστέρα-τριγώνου 18,5 kW, κατάλληλο για χρήση σε ζώνες EX 22, με προδιαγραφές 400 V, AC3 και προστασία IP55.
Οφέλη στην πράξη
• Ομάδα προστασίας από εκρήξεις II, Κατηγορία 3G, Κλάση Θερμοκρασίας 4
• Ανθεκτική μονάδα υψηλής ποιότητας “κατασκευασμένη στη Γερμανία” με υψηλή ικανότητα παροχής αέρα
• Σχεδιασμός ανθεκτικός στις εκτοξεύσεις νερού (IP55)

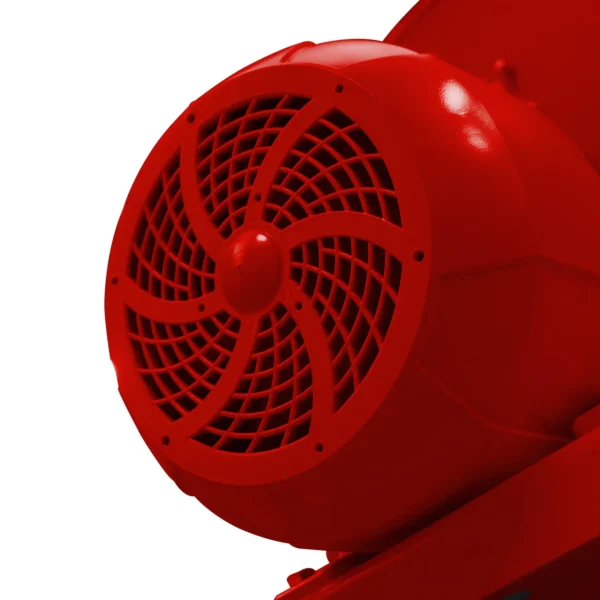

• Ο κινητήρας του ανεμιστήρα βρίσκεται εκτός της κύριας ροής αέρα
• Μπορεί να συνδεθεί τόσο σε αγωγούς εισαγωγής όσο και εξαγωγής αέρα
• Σταθερές χαρακτηριστικές καμπύλες και διαρκώς υψηλή πίεση
• Διατίθεται προαιρετικά και για την Ομάδα προστασίας από εκρήξεις II, Κατηγορία 2G (Ζώνη 1), Κατηγορία 2D (Ζώνη 21) και Κατηγορία 3D (Ζώνη 2)
“Η προστασία από εκρήξεις αναφέρεται στην προστασία κατά της εμφάνισης εκρήξεων και των επιπτώσεών τους. Σκοπός της είναι η πρόληψη ζημιών που προκαλούνται από συστήματα, τεχνικά προϊόντα κ.λπ. Η προστασία από εκρήξεις περιλαμβάνει νομικές κανονισμούς, όπως οι οδηγίες ATEX της Ευρωπαϊκής Ένωσης. Σημαντικό: Παρακαλούμε ενημερωθείτε για τη χρήση ανεμιστήρων με προστασία Ex από το προσωπικό μας.”
Προαιρετικά αξεσουάρ

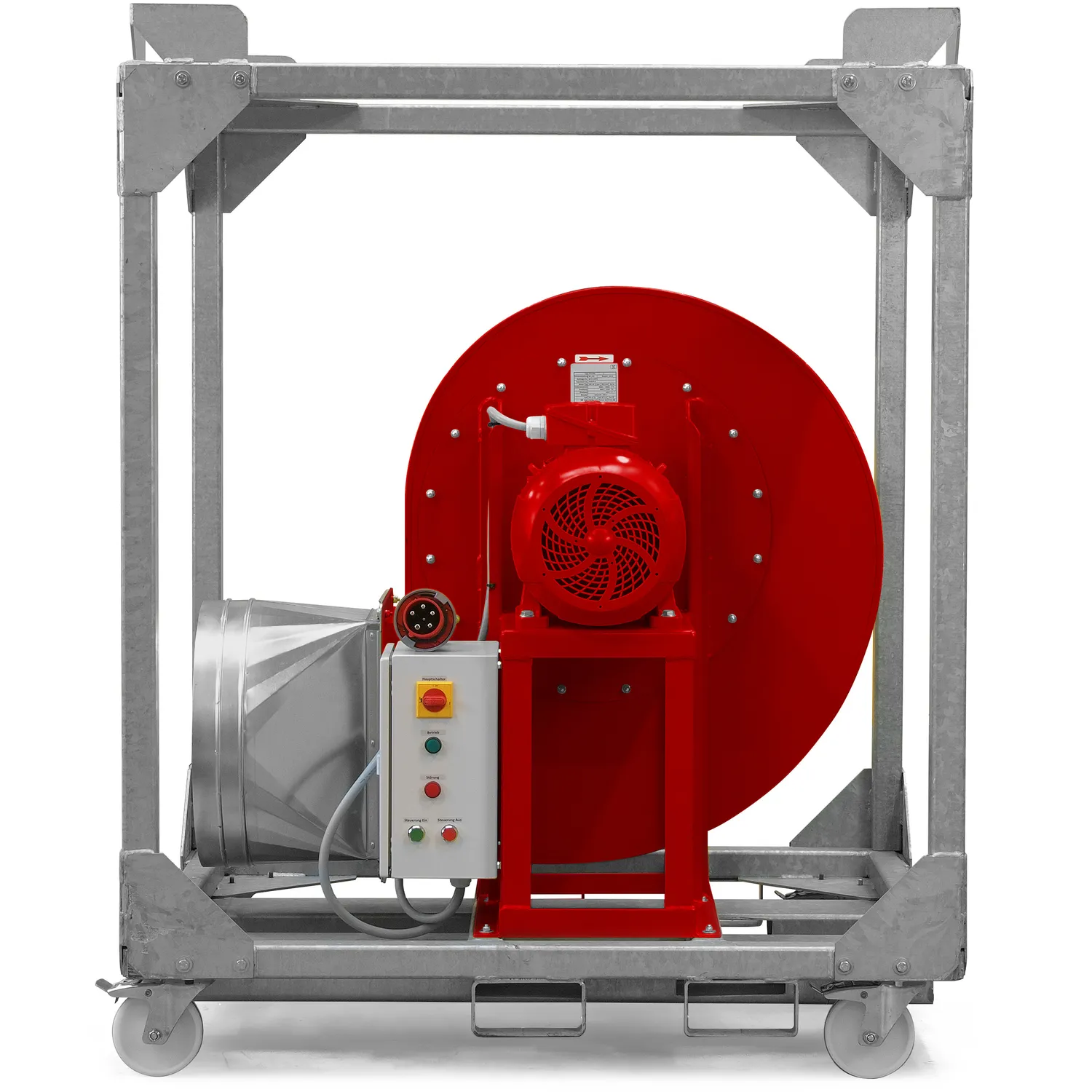

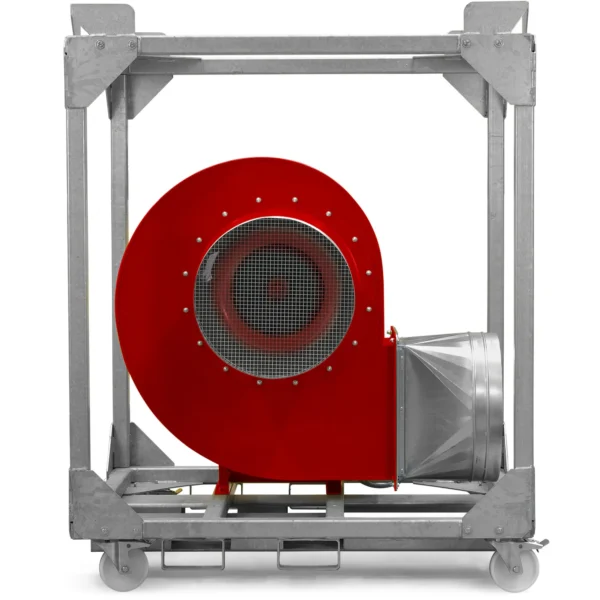

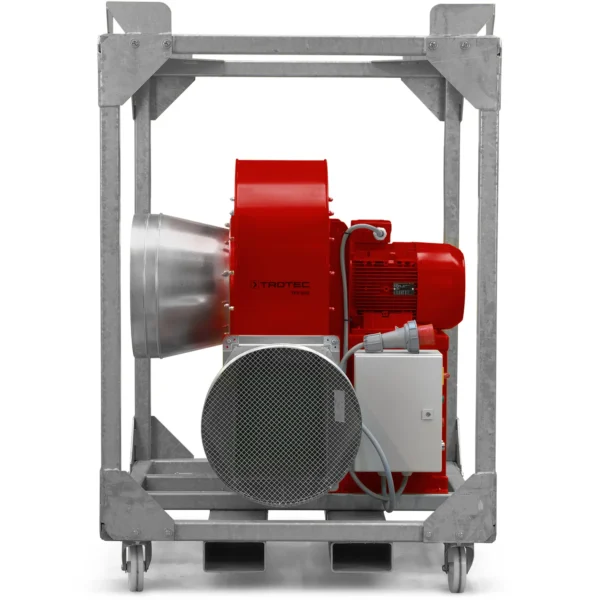

Στην παραπάνω εικόνα, μπορείτε να δείτε τον φυσητήρα τοποθετημένο σε ένα αντίστοιχο πλαίσιο. Αυτό δεν περιλαμβάνεται στην παράδοση, αλλά διατίθεται προαιρετικά κατόπιν αιτήματος.

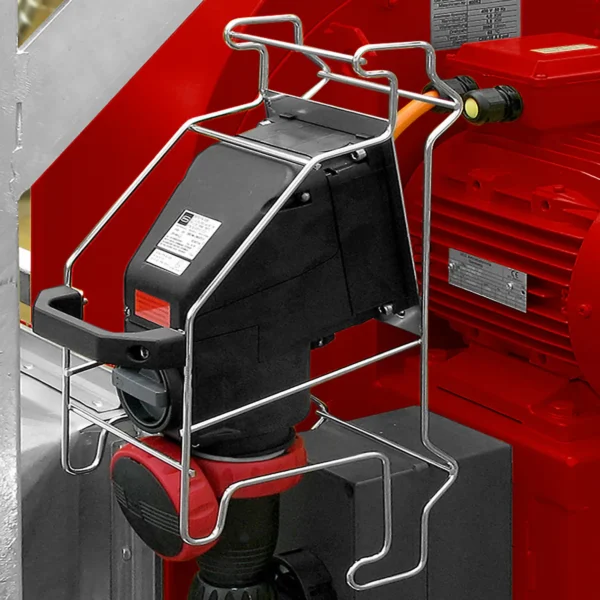

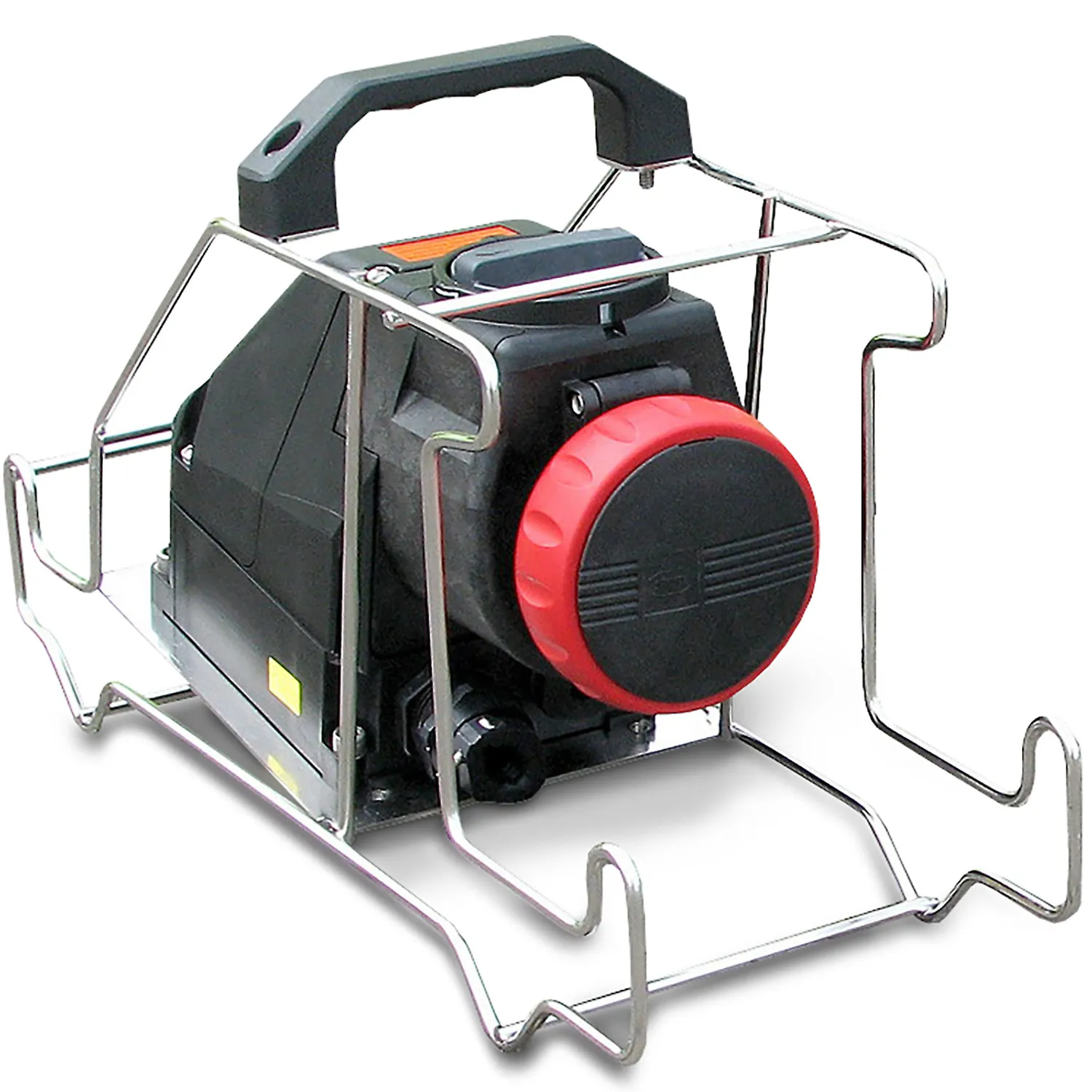

Για επεκτάσεις συνδέσεων των μοντέλων TFV με προστασία από εκρήξεις σε ζώνες προστασίας από εκρήξεις, διατίθενται ειδικά βύσματα ζεύξης προαιρετικά. Οι προσαρμογείς ζεύξης είναι εγκεκριμένοι για χρήση σε ζώνες 1 και 2 (προστασία από εκρήξεις αερίων) καθώς και σε ζώνες 21 και 22 (προστασία από εκρήξεις σκόνης).

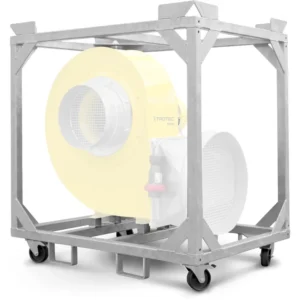

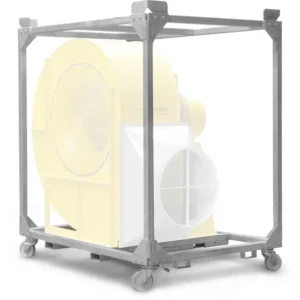

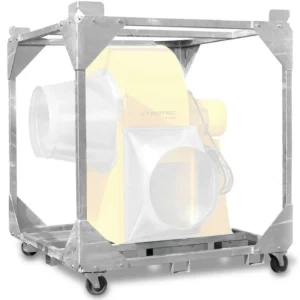

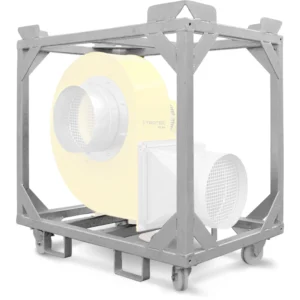

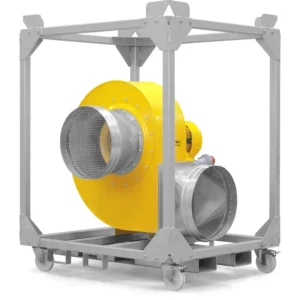

Το πλαίσιο κατόπιν αιτήματος
Τεχνικά χαρακτηριστικά
| Τεχνικά στοιχεία | |
|---|---|
| Ρυθμός ροής αέρα | Μέγιστο επίπεδο [m³/h] - ελεύθερη ροή: 16,000 |
| Ρυθμός ροής αέρα υπό πίεση | [m³/h]: 10,000 [Pa]: 4,000 |
| Ροή αέρα | Εισαγωγή αέρα Εξαγωγή αέρα |
| Ταχύτητα εξόδου αέρα | [m/s]: 21 [km/h]: 75,6 |
| Ανεμιστήρας | Ταχύτητες ανεμιστήρα: 1 |
| Πίεση αέρα | Μέγιστο επίπεδο [Pa]: 4,900 |
| Μεταφορά μέσης θερμοκρασίας | Μέγ. [°C] 80 |
| Περιβαλλοντικές συνθήκες λειτουργίας | Εύρος θερμοκρασίας ελάχ. [°C]: -20 Εύρος θερμοκρασίας μεγ. [°C]: 40 |
| Χαρακτηριστικό ασφαλείας | Κλάση προστασίας IP 55 |
| Ηλεκτρικές τιμές | Ηλεκτρική σύνδεση: 400 V, 50 Hz Κατανάλωση ισχύος [kW]: 18,5 Συνιστώμενη ασφάλεια [A / διακόπτης προστασίας κινητήρα]: 32 Ονομαστική κατανάλωση ρεύματος [A]: 32 |

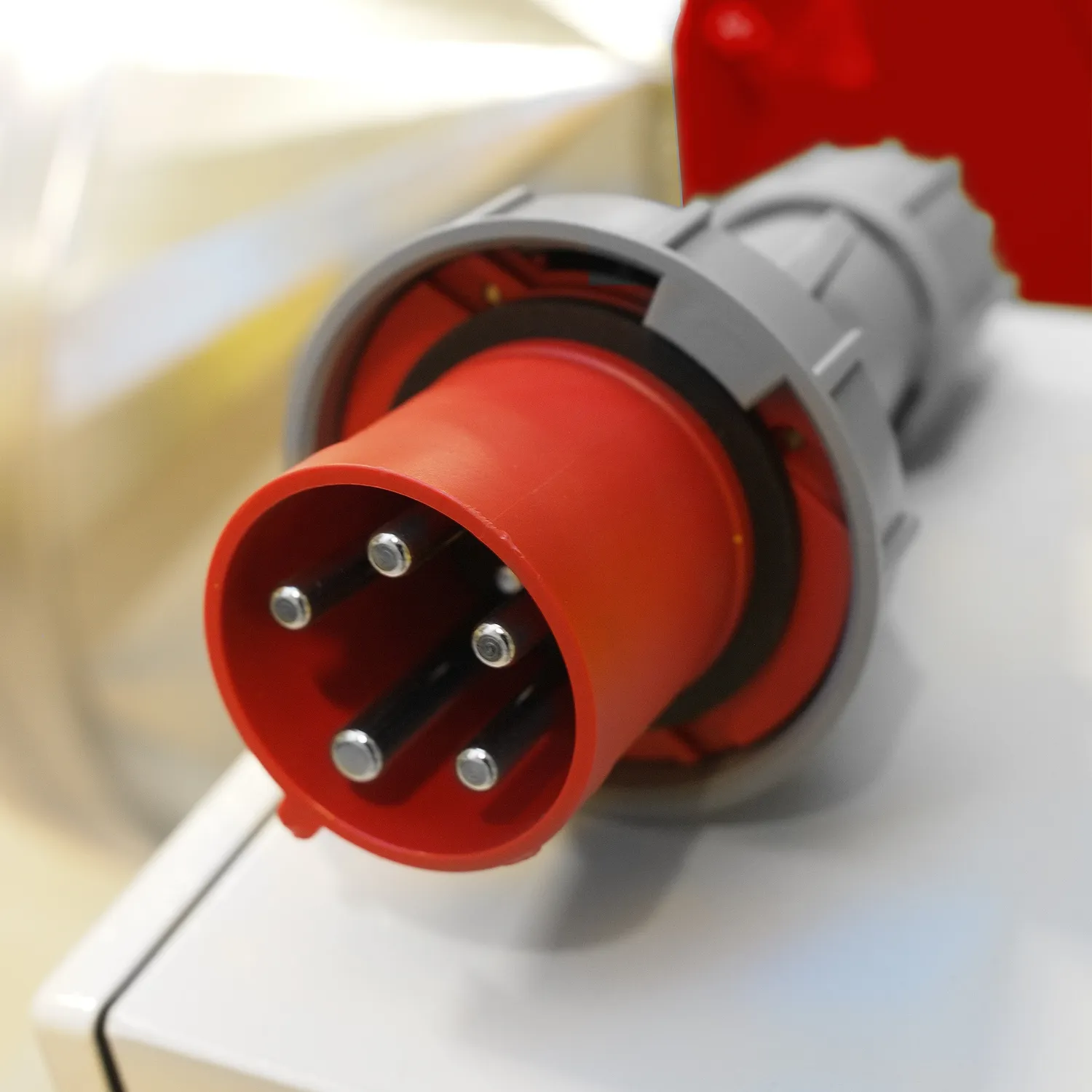

| Ηλεκτρική σύνδεση | Σύνδεσμος: CEE 63 A |

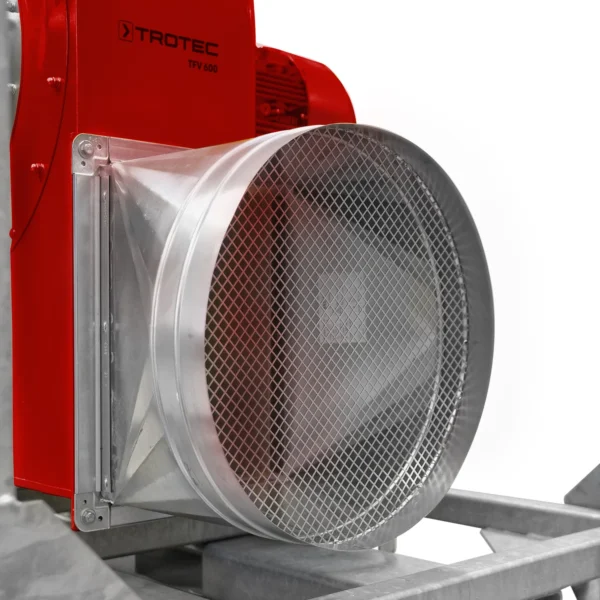

| Σύνδεση εύκαμπτου σωλήνα | Πολλαπλή εισαγωγής [mm]: 600 Ακροφύσιο εξάτμισης [mm]: 450 |
| Επίπεδα ήχου | Απόσταση 1 m [dB(A)]: 84 Απόσταση 3 m [dB(A)]: 78 |
| Αντιεκρηκτική προστασία | Κλάση προστασίας: Ζώνη 2, Κατηγορία II 3G, T4 |
| Διαστάσεις | Μήκος (χωρίς συσκευασία) [mm]: 1,305 Πλάτος (χωρίς συσκευασία) [mm]: 1,250 Ύψος (χωρίς συσκευασία) [mm]: 1,170 |
| Βάρος | (Χωρίς συσκευασία) [kg]: 233 |
Που μπορείτε να το χρησιμοποιήσετε
Ο ακτινικός ανεμιστήρας υψηλής πίεσης Trotec TFV 600 EX μπορεί να χρησιμοποιηθεί σε περιοχές με κίνδυνο έκρηξης, όπως
Ζώνες προστασίας από εκρήξεις αερίων
(π.χ. σε βιομηχανίες που ασχολούνται με αέριες εκρηκτικές ουσίες ή χημικά)
Ζώνες προστασίας από εκρήξεις σκόνης
(π.χ. σε βιομηχανίες που παράγουν ή διαχειρίζονται σκόνες, όπως στην εξόρυξη, παραγωγή τροφίμων ή χημικών προϊόντων)
Σε βιομηχανικά περιβάλλοντα υψηλής επικινδυνότητας
όπου υπάρχει ανάγκη για υψηλή πίεση αέρα και ταυτόχρονα απαιτείται προστασία από εκρήξεις, όπως για τον αερισμό και την εξαγωγή αέρα από συστήματα σωληνώσεων ή για συγκόλληση.
Σε υπόγειες ή κλειστές περιοχές με επικίνδυνη ατμόσφαιρα
όπως σήραγγες, εργοστάσια ή αποθήκες
